FA型防塵圈
FA型防塵圈用于防止污染物混入液壓系統和密封系統。主要材料有丁晴橡膠NBR和氟膠FKM,設計選用時可參照GB/T10708.3-2000標準。
工況條件：
工作溫度： 丁晴橡膠NBR：-30～+120℃；
氟膠FKM：-20～+200℃；
工作介質：液壓油、乳化液、水；
往復速度：≤1m/s。
.jpg)

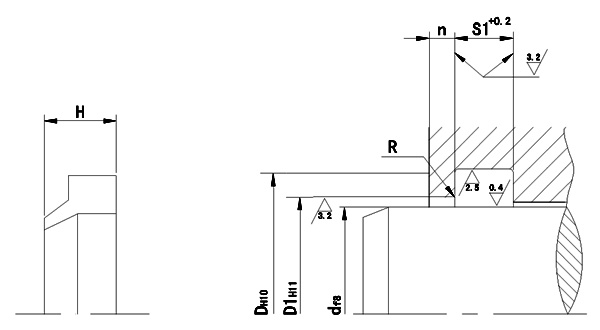

| 規格及溝槽尺寸 | |||||||
| 訂貨號 | d | D | H | D1 | S1 | n | R |
| FA253307 | 25 | 33 | 7 | 28 | 5 | 2.5 | 0.5 |
| FA283607 | 28 | 36 | 31 | ||||
| FA303807 | 30 | 38 | 33 | ||||
| FA324007 | 32 | 40 | 35 | ||||
| FA354307 | 35 | 43 | 38 | ||||
| FA364407 | 36 | 44 | 39 | ||||
| FA404807 | 40 | 48 | 43 | ||||
| FA425007 | 42 | 50 | 45 | ||||
| FA455307 | 45 | 53 | 48 | ||||
| FA505807 | 50 | 58 | 53 | ||||
| FA556588 | 55 | 65 | 8.8 | 58 | 6.3 | 3 | |
| FA566688 | 56 | 66 | 59 | ||||
| FA607088 | 60 | 70 | 63 | 0.8 | |||
| FA637388 | 63 | 73 | 66 | ||||
| FA657588 | 65 | 75 | 68 | ||||
| FA708088 | 70 | 80 | 73 | ||||
| FA758588 | 75 | 85 | 78 | ||||
| FA809088 | 80 | 90 | 83 | ||||
| FA859588 | 85 | 95 | 88 | ||||
| FA9010088 | 90 | 100 | 93 | ||||
| FA10011513 | 100 | 115 | 13.3 | 107.5 | 9.5 | ||
| FA11012513 | 110 | 125 | 117.5 | ||||
| FA11513013 | 115 | 130 | 122.5 | ||||
| FA12514013 | 125 | 140 | 132.5 | 3.5 | |||
| FA13515013 | 135 | 150 | 142.5 | ||||
| FA14015513 | 140 | 155 | 147.6 | ||||
| FA15016513 | 150 | 165 | 157.6 | ||||
| FA16017513 | 160 | 175 | 167.6 | ||||
| FA18019513 | 180 | 195 | 187.6 | ||||
| FA19020513 | 190 | 205 | 197.6 | ||||
| FA20021513 | 200 | 215 | 207.6 | 2 | |||
| FA21023017 | 210 | 230 | 17.5 | 220 | 12.5 | 4 | |
| FA22024017 | 220 | 240 | 230 | ||||
| FA23025017 | 230 | 250 | 240 | ||||
| FA24026017 | 240 | 260 | 250 | ||||
| FA25027017 | 250 | 270 | 260 | ||||
| FA26028017 | 260 | 280 | 270 | ||||
| FA27029017 | 270 | 290 | 280 | ||||
| FA28030017 | 280 | 300 | 290 | ||||
| FA30032017 | 300 | 320 | 310 | ||||
| FA32034017 | 320 | 340 | 330 | ||||
| FA36038017 | 360 | 380 | 370 | ||||
