星型密封圈又稱X型密封圈，它是通過在模具中硫化形成截面是四個密封唇的密封圈。其規格尺寸用它的內徑d1和截面直徑d2來定義。星型密封圈是一種可對兩個方向起密封作用的密封元件，具有良好的密封效果。由于其截面呈四個密封唇，在溝槽中不產生扭曲，同時，在密封唇之間形成潤滑容腔，改善了磨損狀況，減少了摩擦力。標準材料是丁氰橡膠NBR80,氟橡膠FKM70,其他材料請咨詢我公司。
技術數據如下：
| 技術參數 | 動密封 | 靜密封 | ||
| 往復運動 | 旋轉運動 | |||
| 工作壓力（MPa） | 有擋圈 | 30 | 15 | 40 |
| 無擋圈 | 5 | - | 5 | |
| 速 度（m/s） | 0.5 | 2 | - | |
| 溫 度（℃） | 一般場合：－30℃～＋110℃ | |||
| 特殊材料：－60℃～＋200℃ | ||||
| 旋轉場合：－30℃～＋80℃ | ||||
若已知軸、孔的直徑，則依據下列準則選擇合適的星形密封圈：
1、靜密封或往復直線運動：
（1）孔用密封：
星形圈的內徑尺寸應當與溝槽相適應，或小于溝槽底徑尺寸的2％左右。因為預壓縮產生的預壓緊力可以有效地防止星形密封圈的扭曲、翻滾。
（2）軸用密封：
星形圈的內徑尺寸應等于或適當大于軸的外徑尺寸約0.2～0.3mm，也可相對軸的外徑尺寸約大1％。由此，密封圈會更容易安裝，同時獲得更長的使用壽命。
2、旋轉密封：
星形圈的內徑應比被它所密封的軸徑約大2～5％。因為密封圈用在旋轉運動時會摩擦發熱，而橡膠受熱后會收縮（焦耳效應）。所以，為了使密封圈能有潤滑和可靠的工作，必須選用內徑比軸徑大的星形圈。
通常，較小截面的密封圈可以滿足靜密封的需要。反之，較大截面的密封圈應選來用于滿足動密封。在高壓或存在較大間隙的情況下，須選用硬度較高的橡膠材料。最好的方式是加上PTFE擋圈，以防止高壓擠出破壞。
.jpg)

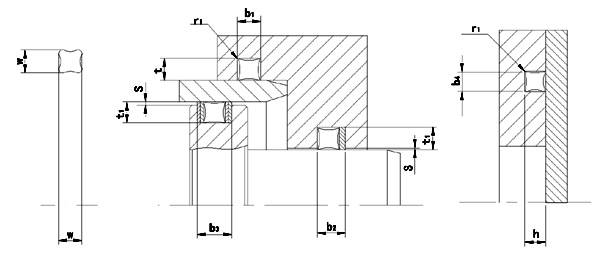

溝槽設計尺寸表
|
截面 |
徑向初始壓縮 |
溝槽尺寸 |
半徑 |
擠出間隙 |
|||||
|
|
|
溝槽深度 |
溝槽寬度 |
||||||
|
動密封 |
靜密封 |
b1，b4+0.2 |
b2+0.2 |
b3+0.2 |
|||||
|
1.02 |
|
|
0.80 |
0.75 |
1.20 |
- |
- |
0.10 |
0.03 |
|
1.27 |
|
|
1.00 |
0.90 |
1.40 |
- |
- |
0.10 |
0.03 |
|
1.52 |
|
|
1.25 |
1.15 |
1.70 |
- |
- |
0.22 |
0.04 |
|
1.78 |
|
|
1.50 |
1.40 |
2.00 |
3.40 |
4.80 |
0.22 |
0.05 |
|
2.62 |
|
|
2.30 |
2.25 |
3.00 |
4.40 |
5.80 |
0.30 |
0.08 |
|
3.53 |
|
|
3.20 |
3.10 |
4.00 |
5.40 |
6.80 |
0.40 |
0.08 |
|
5.33 |
|
|
4.90 |
4.75 |
6.00 |
7.70 |
9.40 |
0.40 |
0.10 |
|
7.00 |
|
|
6.40 |
6.20 |
8.00 |
10.50 |
13.00 |
0.60 |
0.10 |
星型圈選型尺寸表：
| 內徑d1 | 線徑d2 | 內徑d1 | 線徑d2 | 內徑d1 | 線徑d2 | 內徑d1 | 線徑d2 | |||
| 0.74 | 1.02 | 114.02 | 1.78 | 120.32 | 2.62 | 50.39 | 3.53 | |||
| 1.07 | 1.27 | 120.37 | 1.78 | 126.67 | 2.62 | 53.57 | 3.53 | |||
| 1.42 | 1.52 | 126.72 | 1.78 | 133.02 | 2.62 | 56.74 | 3.53 | |||
| 1.78 | 1.78 | 133.07 | 1.78 | 139.37 | 2.62 | 59.92 | 3.53 | |||
| 2.57 | 1.78 | 18.72 | 2.62 | 145.72 | 2.62 | 63.09 | 3.53 | |||
| 2.90 | 1.78 | 20.29 | 2.62 | 152.07 | 2.62 | 66.27 | 3.53 | |||
| 3.68 | 1.78 | 21.89 | 2.62 | 158.42 | 2.62 | 69.44 | 3.53 | |||
| 4.47 | 1.78 | 23.47 | 2.62 | 164.77 | 2.62 | 72.62 | 3.53 | |||
| 5.28 | 1.78 | 25.07 | 2.62 | 171.12 | 2.62 | 75.79 | 3.53 | |||
| 6.07 | 1.78 | 26.64 | 2.62 | 177.47 | 2.62 | 78.97 | 3.53 | |||
| 7.65 | 1.78 | 28.24 | 2.62 | 183.82 | 2.62 | 82.14 | 3.53 | |||
| 9.25 | 1.78 | 29.82 | 2.62 | 190.17 | 2.62 | 85.32 | 3.53 | |||
| 10.82 | 1.78 | 31.42 | 2.62 | 196.52 | 2.62 | 88.49 | 3.53 | |||
| 12.42 | 1.78 | 32.99 | 2.62 | 202.87 | 2.62 | 91.67 | 3.53 | |||
| 14.00 | 1.78 | 34.59 | 2.62 | 209.22 | 2.62 | 94.84 | 3.53 | |||
| 15.60 | 1.78 | 36.17 | 2.62 | 215.57 | 2.62 | 98.02 | 3.53 | |||
| 17.17 | 1.78 | 37.77 | 2.62 | 221.92 | 2.62 | 101.19 | 3.53 | |||
| 18.77 | 1.78 | 39.34 | 2.62 | 228.27 | 2.62 | 104.37 | 3.53 | |||
| 20.35 | 1.78 | 40.94 | 2.62 | 234.62 | 2.62 | 107.54 | 3.53 | |||
| 21.95 | 1.78 | 42.52 | 2.62 | 240.97 | 2.62 | 110.72 | 3.53 | |||
| 23.52 | 1.78 | 44.12 | 2.62 | 247.32 | 2.62 | 113.89 | 3.53 | |||
| 25.12 | 1.78 | 45.69 | 2.62 | 4.34 | 3.53 | 117.07 | 3.53 | |||
| 26.70 | 1.78 | 47.29 | 2.62 | 5.94 | 3.53 | 120.24 | 3.53 | |||
| 28.30 | 1.78 | 48.90 | 2.62 | 7.52 | 3.53 | 123.42 | 3.53 | |||
| 29.87 | 1.78 | 50.47 | 2.62 | 9.12 | 3.53 | 126.59 | 3.53 | |||
| 31.47 | 1.78 | 52.07 | 2.62 | 10.69 | 3.53 | 129.77 | 3.53 | |||
| 33.05 | 1.78 | 53.64 | 2.62 | 12.29 | 3.53 | 132.94 | 3.53 | |||
| 34.65 | 1.78 | 55.25 | 2.62 | 13.87 | 3.53 | 136.12 | 3.53 | |||
| 37.82 | 1.78 | 56.82 | 2.62 | 15.47 | 3.53 | 139.29 | 3.53 | |||
| 41 | 1.78 | 58.42 | 2.62 | 17.04 | 3.53 | 142.47 | 3.53 | |||
| 44.17 | 1.78 | 59.99 | 2.62 | 18.64 | 3.53 | 145.64 | 3.53 | |||
| 47.35 | 1.78 | 61.60 | 2.62 | 20.22 | 3.53 | 148.82 | 3.53 | |||
| 50.52 | 1.78 | 63.17 | 2.62 | 21.82 | 3.53 | 151.99 | 3.53 | |||
| 53.7 | 1.78 | 64.77 | 2.62 | 23.39 | 3.53 | 158.34 | 3.53 | |||
| 56.87 | 1.78 | 66.34 | 2.62 | 24.99 | 3.53 | 164.69 | 3.53 | |||
| 60.05 | 1.78 | 67.95 | 2.62 | 26.57 | 3.53 | 171.04 | 3.53 | |||
| 63.22 | 1.78 | 69.52 | 2.62 | 28.17 | 3.53 | 177.39 | 3.53 | |||
| 66.4 | 1.78 | 71.12 | 2.62 | 29.74 | 3.53 | 183.74 | 3.53 | |||
| 69.57 | 1.78 | 72.69 | 2.62 | 31.34 | 3.53 | 190.09 | 3.53 | |||
| 72.75 | 1.78 | 75.87 | 2.62 | 32.92 | 3.53 | 196.44 | 3.53 | |||
| 75.92 | 1.78 | 82.22 | 2.62 | 34.52 | 3.53 | 202.79 | 3.53 | |||
| 82.27 | 1.78 | 88.57 | 2.62 | 36.09 | 3.53 | 209.14 | 3.53 | |||
| 88.62 | 1.78 | 94.92 | 2.62 | 37.69 | 3.53 | 215.49 | 3.53 | |||
| 94.97 | 1.78 | 101.27 | 2.62 | 40.87 | 3.53 | 221.84 | 3.53 | |||
| 101.32 | 1.78 | 107.62 | 2.62 | 44.04 | 3.53 | 228.19 | 3.53 | |||
| 107.67 | 1.78 | 113.97 | 2.62 | 47.22 | 3.53 | 234.54 | 3.53 |
